Наладка системы

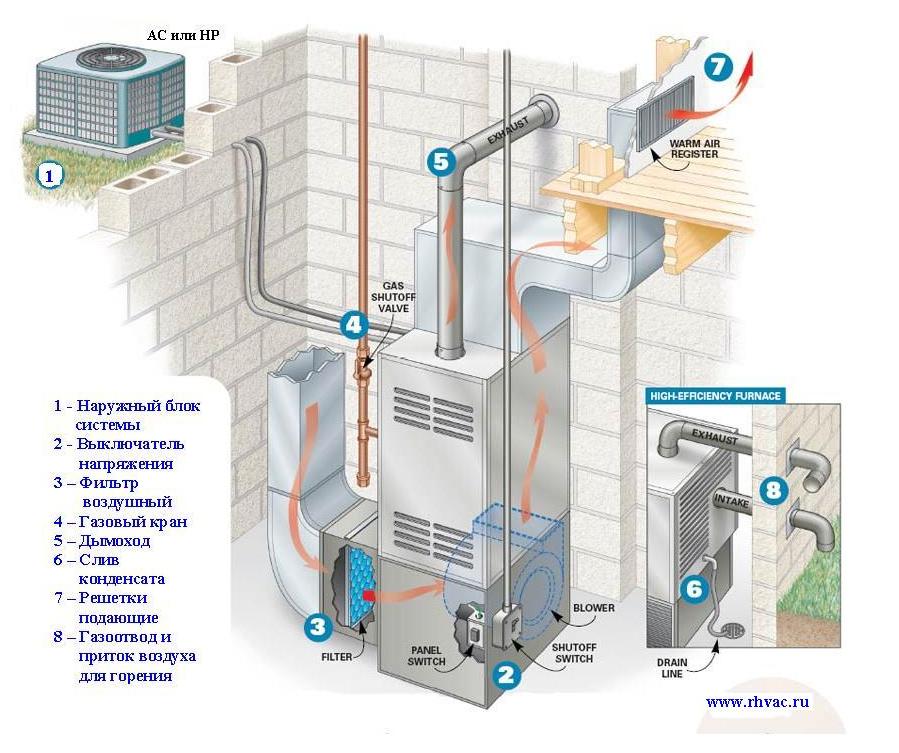

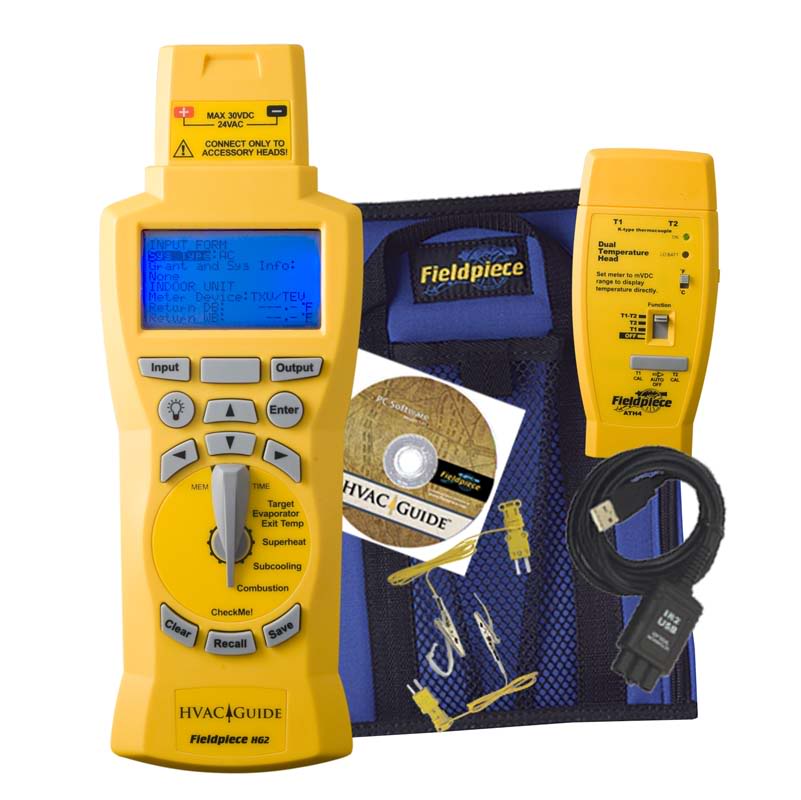

После установки оборудования, подсоединения труб для отвода газов и притока воздуха для горения, установки всех подающих и возвратных решеток, подсоединения к линии магистрального или сжиженного газа производятся работы по пуско-наладке газового воздухонагревателя и наладка системы воздушного отопления.

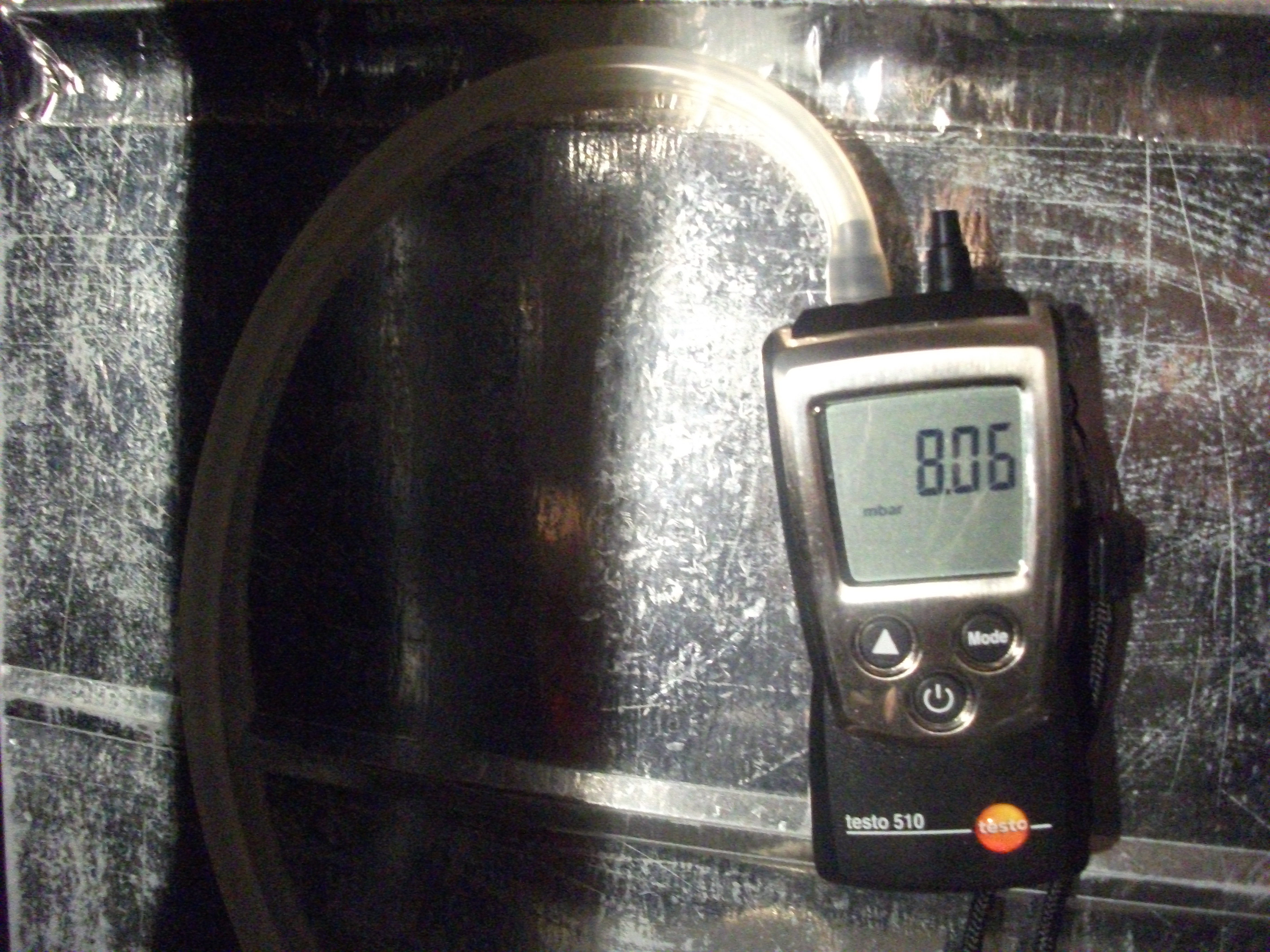

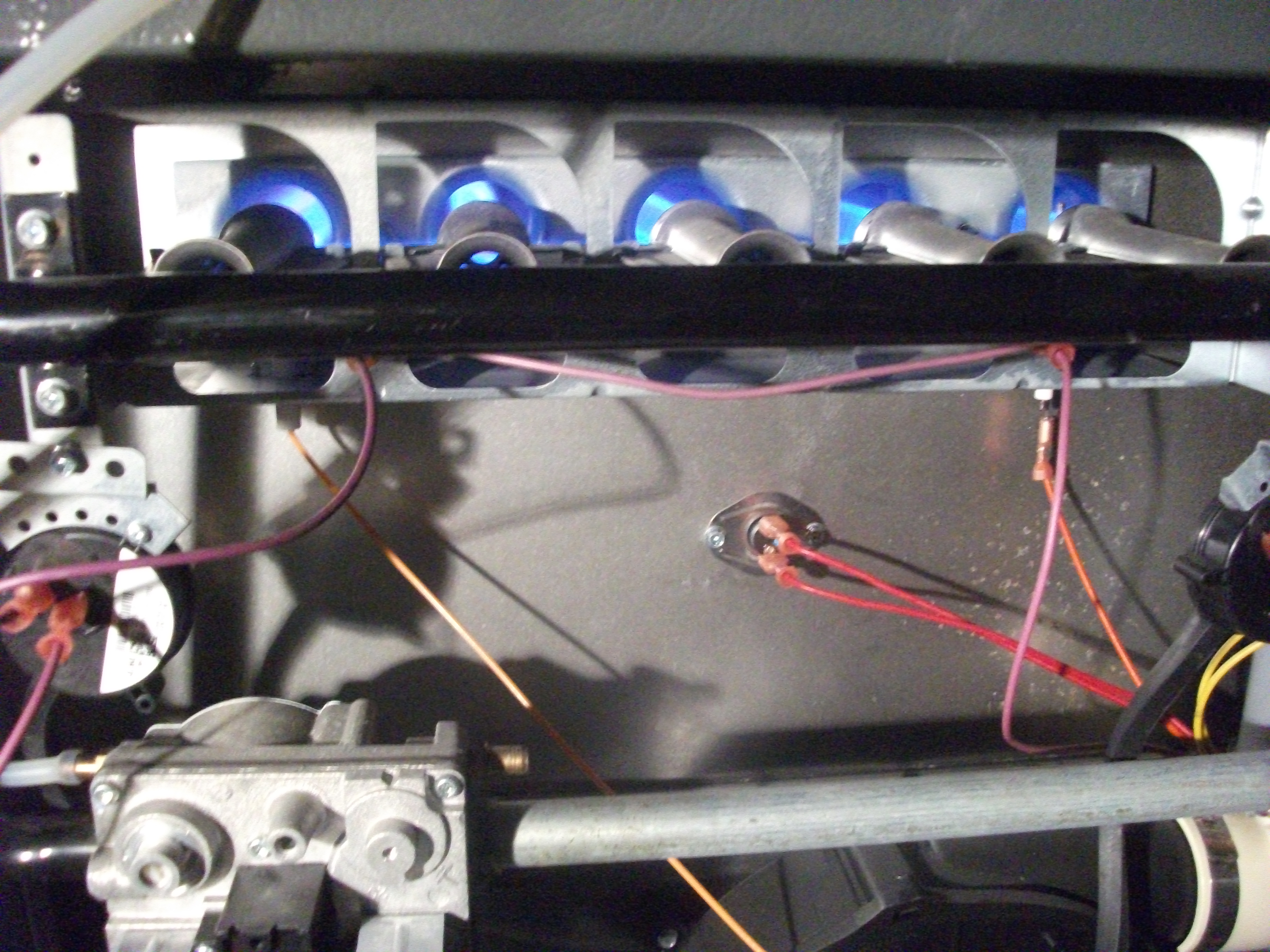

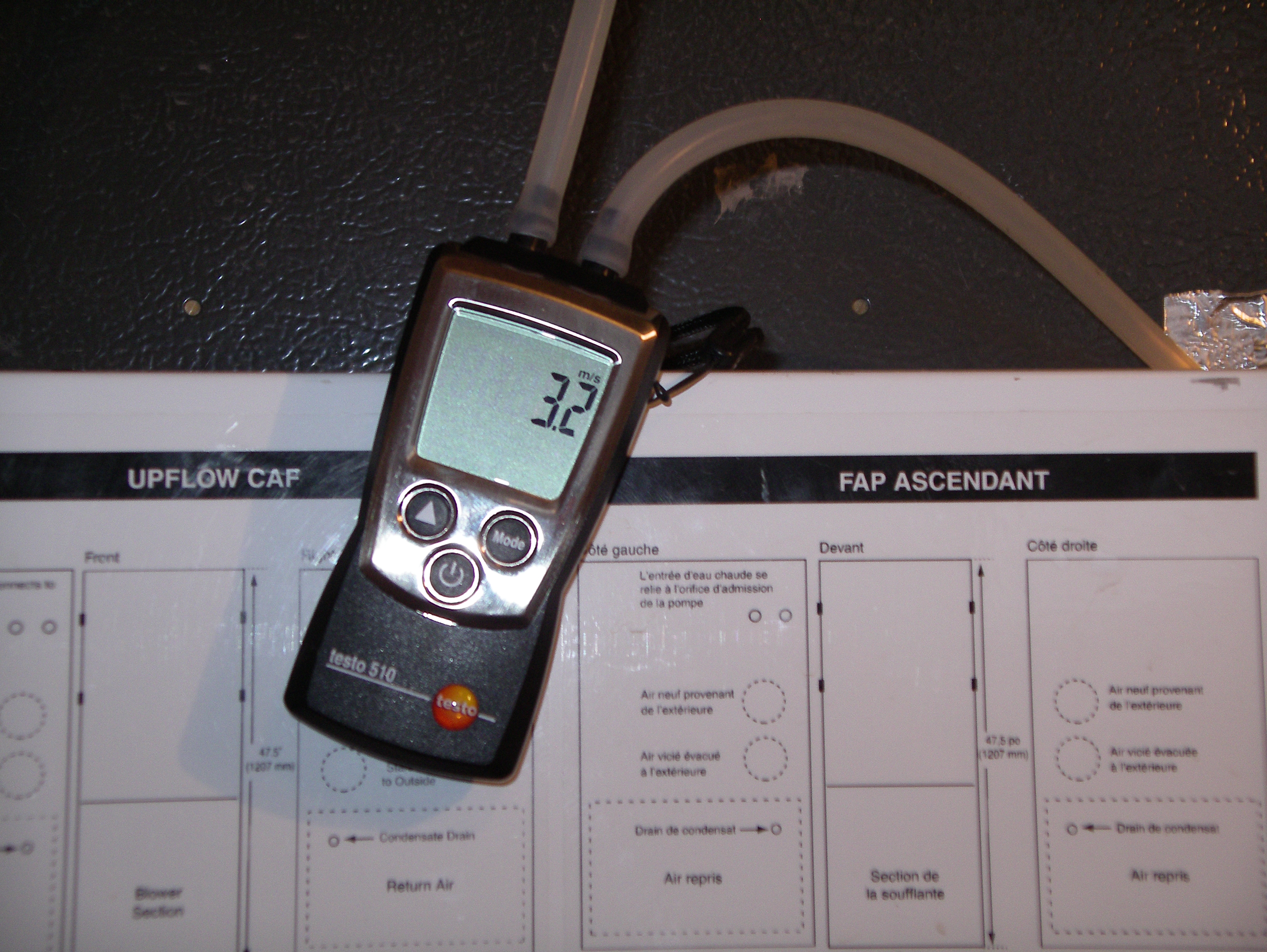

Давление газа на входе и на выходе из газового клапана, при работе воздухонагревателя, должно соответствовать данным в инструкции по установке оборудования.
| Давление газа при включенной горелке | На входе | На выходе |
| Магистральный газ | 17—25 mBar | 8,7±0,75 mBar |
| Сжиженный газ | 26—34 mBar | 26,7±0,75 mBar |

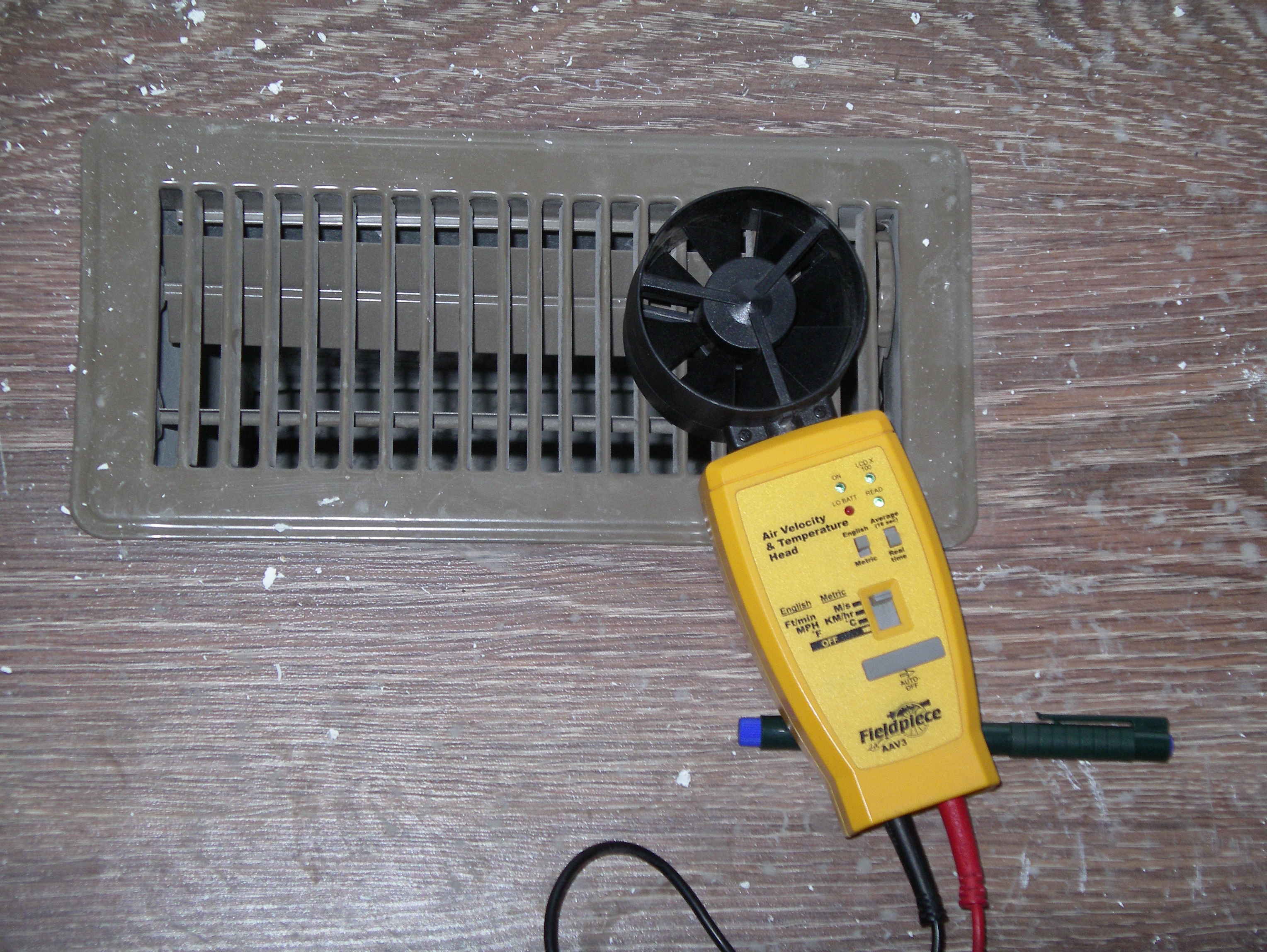

Количество воздуха в воздуховодах и из подающих решеток должно соответствовать расчетным показателям для системы отопления и для системы кондиционирования соответственно.
Основные сечения воздуховодов в системах воздушного отопления, вентиляции и кондиционирования воздуха.
| Diam (Inch) | Сечение (мм) | Количество воздуха л/с | м3/час | |
|---|---|---|---|---|
| 4" | 104 мм | 30 cfm | 14 л/с | 51 м3/ч |
| 5" | 127 мм | 65 cfm | 31 л/с | 110 м3/ч |
| 6" | 152 мм | 110 cfm | 52 л/с | 187 м3/ч |
| 7" | 178 мм | 160 cfm | 76 л/с | 272 м3/ч |
| 8" | 204 мм | 230 cfm | 109 л/с | 391 м3/ч |
| 10" | 254 мм | 410 cfm | 194 л/с | 697 м3/ч |
| 12" | 305 мм | 680 cfm | 321 л/с | 1156 м3/ч |
| 14" | 355 мм | 1000 cfm | 472 л/с | 1699 м3/ч |
В системах воздушного отопления температура воздуха в обратном воздуховоде, перед воздухонагревателем равна 70º Фаренгейта (21ºС). В зависимости от скорости вентилятора и мощности газового воздухонагревателя температура воздуха в подающем воздуховоде на выходе из воздухонагревателя равна от 120ºF(49º С) до 160ºF(71ºC). Соответственно разность температур между входящим и выходящим воздухом в газовых воздухонагревателях составляет от 50ºF(10ºC) до 90ºF(32ºC).
Воздухонагреватели с водяным теплообменником, например CAF-U-L4A-36-Е25, установленные в системах HVAC, имеют следующие показатели разности температур:
| Температура входящего (RA) воздуха | Минимальная температура воздуха на выходе (SA) | Максимальная температура воздуха | Разность (min) температур | Разность (max) температур |
| 70ºF(21ºC) | 105ºF(40,5ºC) | 110ºF(43ºC) | 35ºF(2ºC) | 40ºF(4º) |
Минимальная разница между температурой теплоносителя, горячая вода 130ºF(54ºС) и температурой возвратного воздуха 70ºF(21ºС) равна 60ºF(15,5ºC) при этом тепловая мощность воздухонагревателя, при производительности по воздуху 2294 м3/час (1350 CFM) составляет 18,8кВт. Максимальная тепловая мощность при температуре горячей воды (82ºС) равна 35 кВт.
Зависимость мощности от температуры теплоносителя и количества воздуха на примере воздухонагревателя Lifebreath CAF-U-L4A-36-E25 работающего в режиме отопления.
| максимальный расход воздуха 637 л/сек | 18,8 кВт | 22,2 кВт | 25,4 кВт | 28,7 кВт | 32 кВт | 34,9кВт |
| минимальный расход воздуха 345 л/сек | 12,2 кВт | 14,3 кВт | 16,4 кВт | 18,5 кВт | 20,5 кВт | 22,6кВт |
| температура (гр.Цельсия) | 54ºC | 60º C | 65º C | 71º C | 76º C | 82º C |
| температура (гр.Фаренгейт) | 130º F | 140º F | 150º F | 160º F | 170 ºF | 180º F |
